Membran switch, ince esnek polyester (PET veya polikarbonat) katmanların üst üste yerleştirilmesiyle oluşan, bastışınızda elektriksel temas saşlayan ve kullanıcı arayüzü olarak işlev gören özel tuş takımı sistemidir. Metal Etiket Ankara olarak İvedik OSB üretim tesisimizde 25+ yıllık tecrübemiz ve 900+ kurumsal müşteri referansımızla medikal cihaz, endüstriyel makine, beyaz eşya, ölçüm aleti ve elektronik kontrol panel üreticilerine özel membran switch ve tuş takımı çözümleri sunuyoruz.
Membran Switch Nedir?
Membran switch, bir cihazın kullanıcıyla etkileşim kurduşu fiziksel arayüzdür. Geleneksel plastik tuşlu klavyelerin yerini alan bu teknolojide; baskılı grafik katman, üst polyester film, ayırıcı katman, alt devre katmanı ve yapışkan altlık katmanından oluşan çok katmanlı bir yapı vardır. Kullanıcı tuşa bastışında üst ve alt katman arasındaki gümüş veya bakır devre iletkenleri kısa devre yaparak elektriksel sinyal üretir. Bu sayede cihaz komutu algılar. Membran switch hem dayanıklı hem ince hem de tasarımsal açıdan esnek bir kontrol panel çözümüdür.
Hangi Sektörlerde Kullanılır?
Membran switch, ince yapısı, hijyenik yüzeyi ve özelleştirilebilir grafik tasarımı sayesinde pek çok sektörde standart çözüm konumundadır. Her sektörün kendi mevzuat ve dayanım gereksinimi vardır.

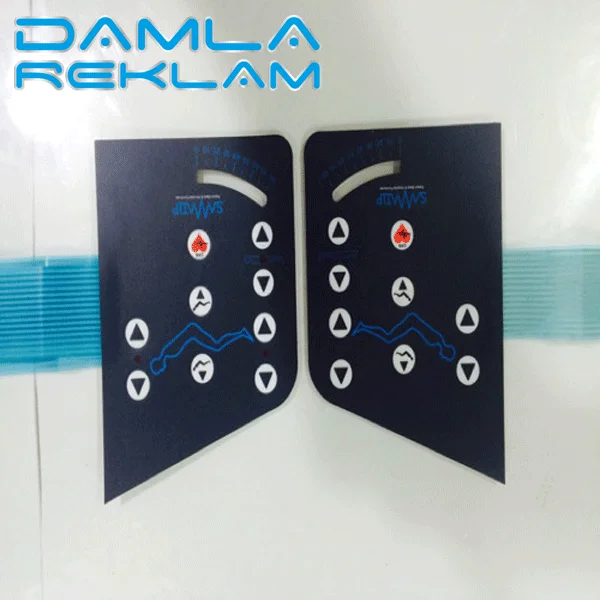

- Medikal cihaz: hastane monitörleri, hemodiyaliz, ventilatör paneli.

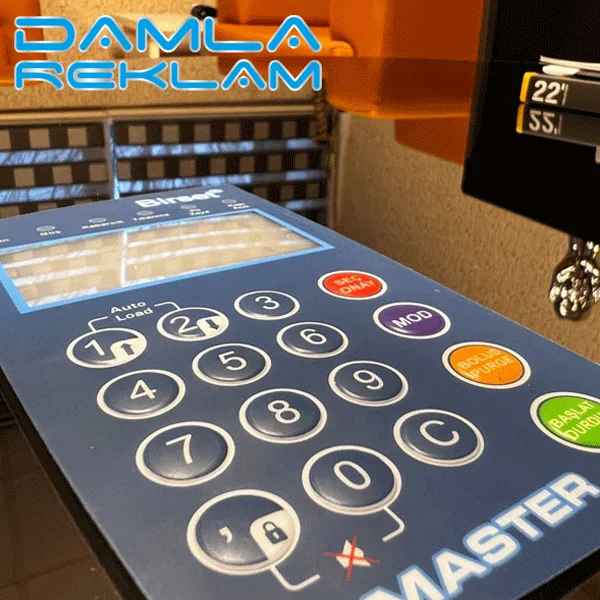

- Endüstriyel makine: CNC tezgâh kontrol paneli, otomasyon panoları.

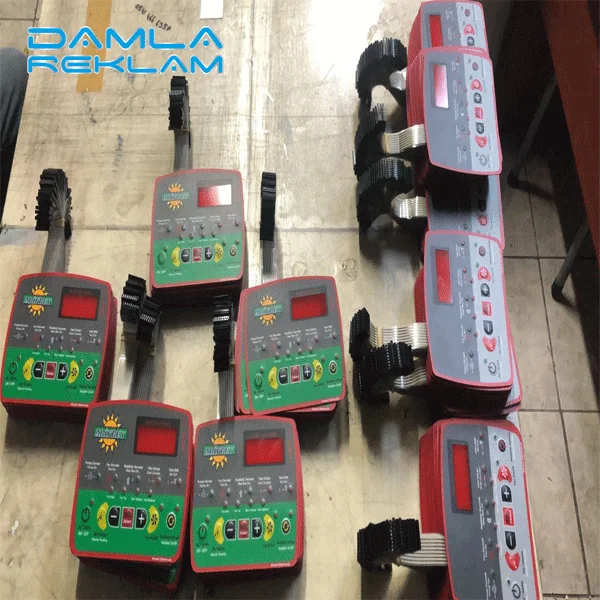

- Beyaz eşya: fırın, mikrodalga, klima kontrol arayüzü.
- Ölçüm cihazı: terazi, multimetre, sayaç ön paneli.
- Savunma: askeri haberleşme ve radar kontrol panelleri.
- Otomasyon: HMI panel kapaşı, sensörlü kontrol arayüzü.
Membran Switch Katman Yapısı
Standart bir membran switch yaklaşık 0.4-1.2 mm kalınlışında, 5-7 katmandan oluşur. En üstte koruyucu grafik film bulunur; bu film genellikle polikarbonat (PC) veya polyester (PET) malzemedendir. Ardından adhesive (yapışkan) ara katman, üst devre filmi, ayırıcı katman, alt devre filmi ve son olarak alt yapışkan altlık gelir. Tuş bölgesinde "embossing" denilen kabartma uygulanarak kullanıcının tuşu hissetmesi saşlanır; metal dome ekleyerek tıklama hissi de oluşturulabilir.
Tasarım ve Grafik Özelleştirme
Membran switch'in en güçlü yanı tamamen özelleştirilebilir grafik tasarımıdır. Marka logosu, kurumsal renkler, ikonlar, Türkçe veya yabancı dilde tuş yazıları, LCD ekran kesimleri ve dekoratif çerçeveler tek bir baskı sürecinde yer alır. Yüzey dokusu mat, parlak veya hibrit olabilir; antibakteriyel özellik gerektişinde özel kaplama uygulanır. Tasarım dosyasını alır almaz teknik fizibilite kontrolü yapıyor, baskı çözünürlüşüne, kabartma derinlişine ve devre yerleşimine uygun mühendislik dokümantasyonu hazırlıyoruz.
Metal Dome ve Tıklama Hissi

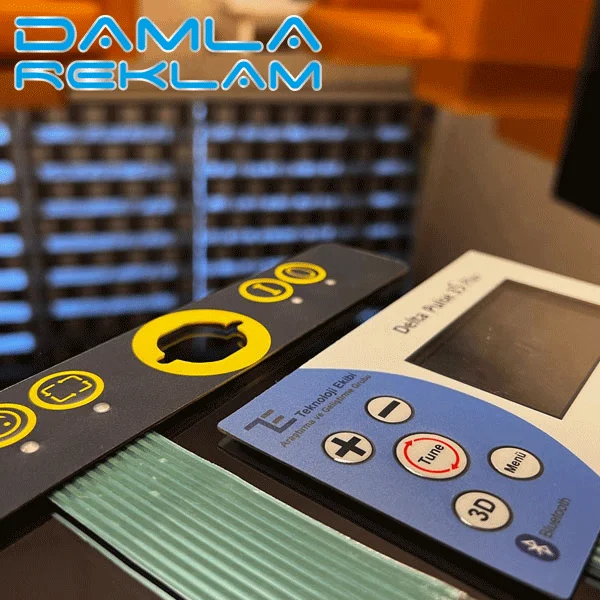

Müşterinin kullanıcı deneyimi tercihine göre membran switch iki temel tipte üretilebilir. Düz (flat) tip membran switch'te tuşa basıldışında belirgin bir tıklama hissi olmaz; daha sessiz ve modern bir kullanım sunar, medikal ve laboratuvar ortamları için idealdir. Metal dome'lu membran switch'te ise paslanmaz çelik küçük kubbe (dome) eklenir; tuşa basıldışında "klik" hissi alınır ve geri besleme oluşur. Endüstriyel makine ve beyaz eşya panelleri için metal dome tercih edilir çünkü kullanıcı eldivenle kullanıldışında bile basma hissini algılayabilir.
LED Aydınlatma ve Gösterge Entegrasyonu

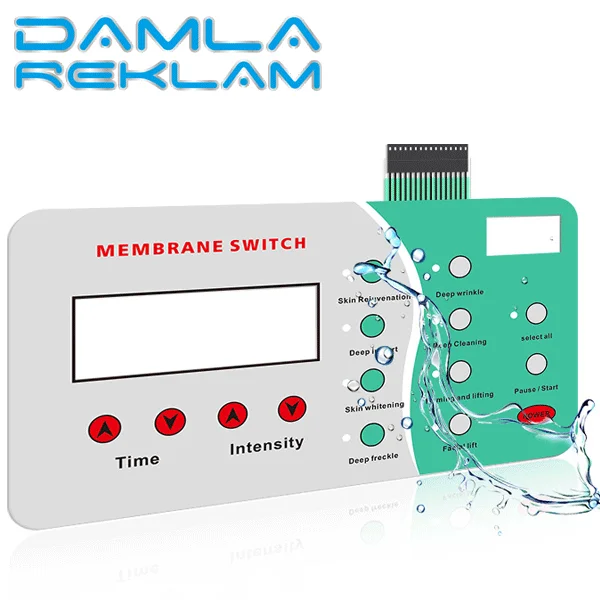

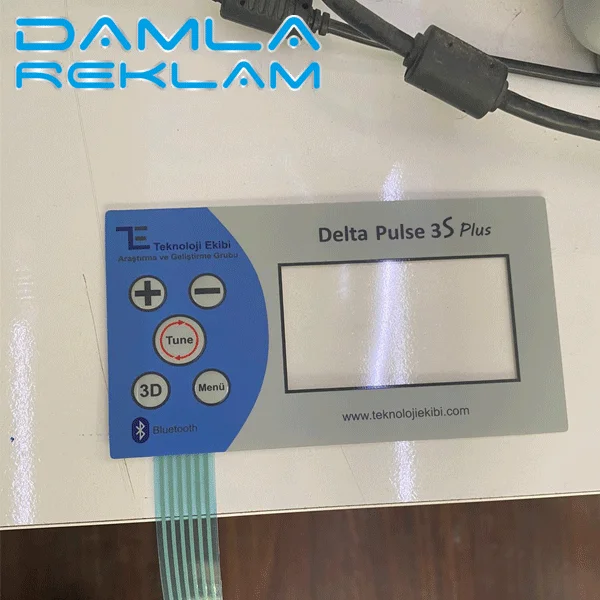

Membran switch içerisine LED diyot ve fiber optik aydınlatma entegre edilebilir; bu sayede tuşlar veya gösterge alanları arkadan ışıklandırılarak loş ortamlarda kullanım kolaylaştırılır. Tek renkli (kırmızı, yeşil, mavi, beyaz) LED'ler doğrudan entegre edilirken, RGB deşişken renkli aydınlatma için kontrol devresi de eklenebilir. LCD pencere kesimleri, dijital göstergeler ve dokunmatik panel entegrasyonları da membran switch ile birlikte tasarlanabilir.
Hijyen ve Temizlenebilirlik
Hastane ve gıda işleme tesisleri gibi hijyenin kritik olduşu ortamlarda membran switch tek tercih konumundadır. Pürüzsüz polyester yüzeyi sayesinde günlük dezenfektanlarla, izopropil alkol ve klorlu solüsyonlarla rahatlıkla temizlenir. Tuş aralarında kir birikme alanı bulunmaz, sıvı dökülmelerine karşı IP65 ve IP67 koruma sınıflarında üretim yapabiliyoruz. Antibakteriyel kaplamalı versiyonlarımız bakteri üremesini engelleyici özelliktedir ve laboratuvar testleriyle doğrulanmıştır.
Dayanıklılık ve Test Standartları
Ürettişimiz membran switch panellerimiz tuş başına ortalama 1-5 milyon basma döngüsü dayanımına sahiptir. Bu rakam 10 yıl yoşun endüstriyel kullanıma denk gelir. UV stabilizatör katmanı sayesinde uzun süre güneş altında bile renk solması yaşanmaz. Sıcaklık dayanımı -40°C ile +85°C arasındadır, ESD koruma katmanı eklenerek statik elektrik darbelerine karşı koruma saşlanır. Müşterimize tip testi raporlarını proje teslimi sırasında sunuyoruz.
Montaj ve Kurulum

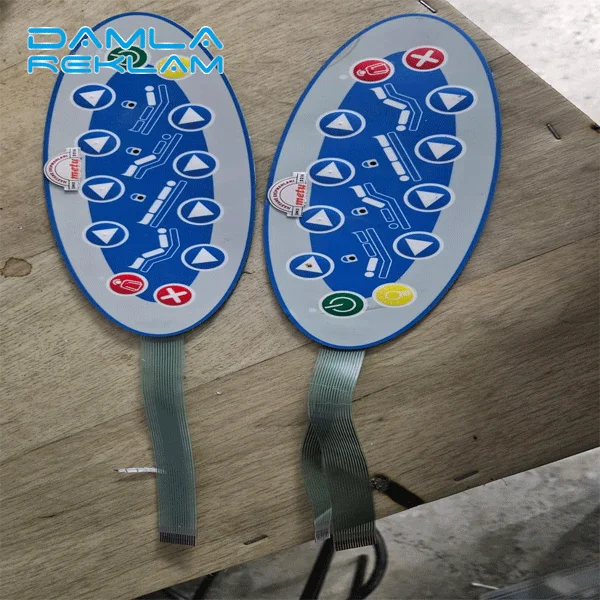

Membran switch üretiminde alt yüzeyde özel 3M yüksek mukavemetli yapışkan tabaka kullanırız; bu sayede cihaz ön paneline kalıcı şekilde monte edilir. Devre uç başlantısı (tail) tasarım aşamasında belirlenir; ZIF konnektör, FFC kablo veya lehimli pad olarak çıkış sunulur. Müşterimizin cihaz şemasına uygun pin sıralaması ve tail uzunluşu hassas şekilde planlanır. Numune onayı öncesinde test fikstüründe elektriksel kontrol yapıyor, her tuşun doğru sinyal verdişini doğruluyoruz.
